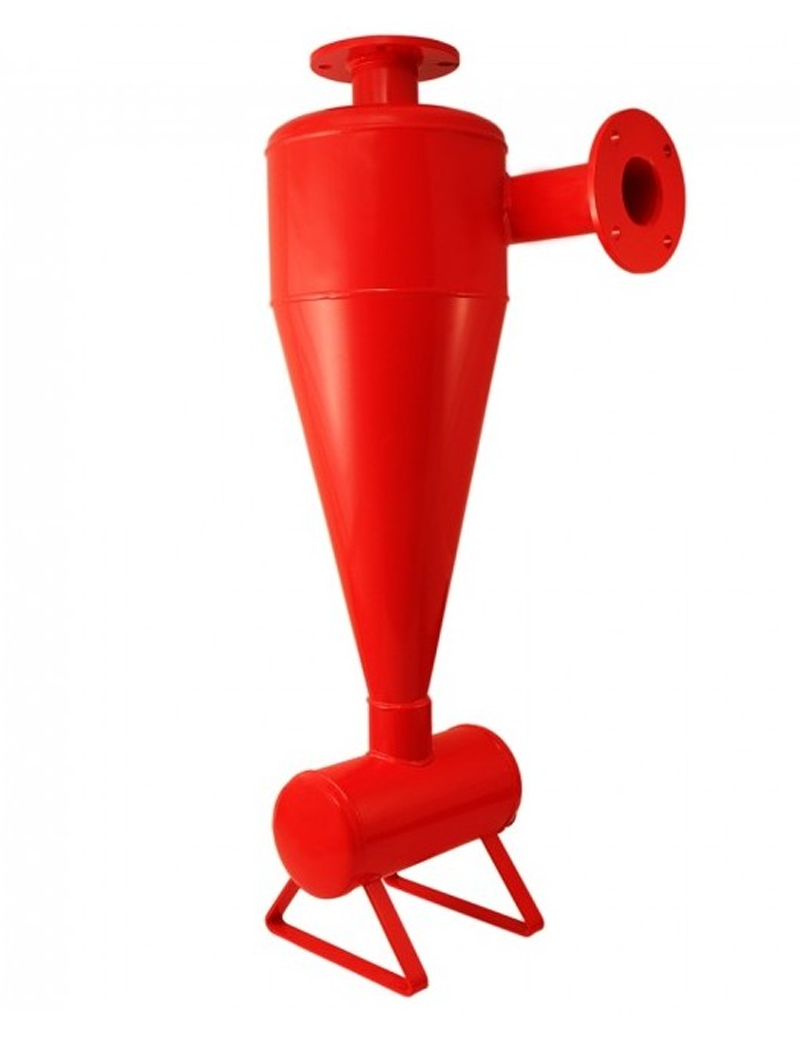

Hidrociclón de 5" con conexiones de brida (ref. 7006), que elimina la arena del agua antes de que llegue a la red de goteo.
Datos técnicos
- Construcción: chapa de acero al carbono SJR 275
- Conexiones de entrada y salida: bridas normalizadas PN-10 o PN-16, rosca o conexión Victaulic
- Salida de sólidos (arena): roscada, en diferentes pulgadas
- Pintura: granallado de arena, imprimación de zinc y capa epoxi-poliéster termolacada al horno
- Presión: 10 kg/cm² (existen otras opciones)
Límites de separación
Retiene solo partículas más densas que el agua y con un tamaño en torno a 100 micrones. No separa materia orgánica como las algas ni la arena tipo greda o los limos disueltos en el agua; en esos casos se recurre a filtros de arena o a filtros centrifugadores.
Funcionamiento
Su cuerpo cilíndrico y la entrada de agua tangencial generan una fuerza centrífuga en espiral descendente. Las partículas más pesadas caen al depósito acumulador de arena, que se vacía por una salida de drenaje junto con el agua. Es un elemento primordial en la primera captación de agua de la instalación.
Tipos
Hay distintos hidrociclones o separadores de arena y todos decantan sólidos, como arena o trozos de óxido o hierro procedentes de sondeos. La cámara de decantación puede ser cónica o cilíndrica; estos últimos reciben el nombre de separadores de arena.
